PANDUIT 室內外共用乾型緊套式光纜

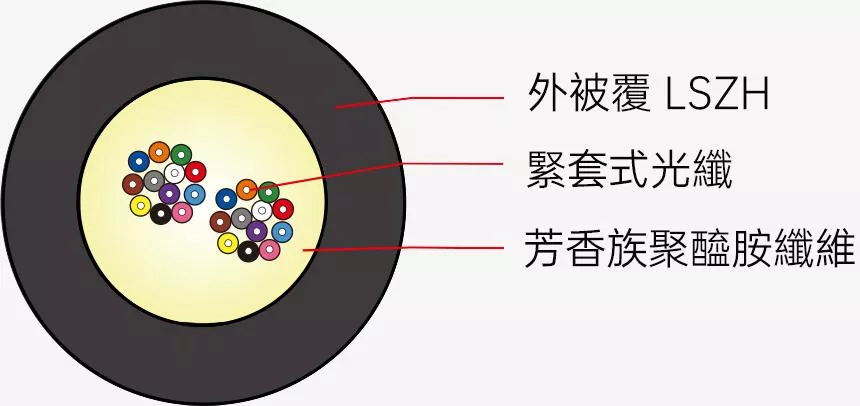

產品結構/Structure
產品介紹/Descriptions
■ Panduit™ Opti-Core™ 室內外共用乾型緊套式光纜，端到端光纜系統解決方案的主要配件之一，特別為現今資訊網路需要適用設計並同時兼顧符合未來網路環境需求。 此光纜提供高密度設計並考量適用於裸光纜佈放佈置安裝、管道安裝、建築入口設施安裝。
Opti-Core™ 室內外共用乾型緊包式光纜結構為 900μm 緊套式 (tight buffered fibers) 光纖和阻水芳香族聚醯胺纖維 (aramid yarns) 包覆，無金屬元件以確保光纜不受雷擊及接地的影響，提供方便端接及光纖束有極佳的保護。
■ Opti-Core™ 室內外共用乾型緊套式光纜 (LSZH) 通過以下標準測試 Telcordia GR-20, Issue 2, GR-409 and with relevant EIA/TIA-455 series FOTPs for fiber optic cable。
■ Opti-Core™ 室內外共用乾型緊套式光纜 (LSZH) 通過 IEC 60794-1 標準。
■ Opti-Core™ 室內外共用乾型緊套式光纜符合歐盟 RoHS 標準。
產品應用/Applications
可適用於室內及室外使用包括 LAN 網路骨幹、資訊中心骨幹及介於電信間之間的串聯，此光纜適合佈放於管道及導槽內. 光纜外被為抗UV並防水防潮材質及阻水芳香族聚醯胺纖維 (aramid yarns)。
產品標準/Standards
產品規格/Specifications
| 光纜芯數(芯) | 光纖模態 | 光纜外徑(mm) | 光纜重量(kg/km) | |
| 4、6 | OS2(9/125)、OM3/OM4(50/125) | 5.3±0.2 | 26 | |
| 8 | OS2(9/125)、OM3/OM4(50/125) | 5.8±0.2 | 30 | |
| 12 | OS2(9/125)、OM3/OM4(50/125) | 6.6±0.2 | 37 | |
| 24 | OS2(9/125)、OM3/OM4(50/125) | 8.8±0.2 | 60 | |
| 抗拉強度(N) | 長期 | 短期/安裝時 | ||
4~12芯：200 24芯：400 | 4~12芯：660 24芯：1320 | |||
| 抗壓強度(N/100mm) | 長期 | 短期/安裝時 | ||
| 300 | 1000 | |||
| 彎曲半徑 | 靜態 | 動態 | ||
| >10D | >20D | |||
| 光損失 | 1310nm < 0.4dB/km 1550nm < 0.3dB/km | 850nm<3.5dB/km 1300nm<1.5dB/km | ||
| 溫度範圍 | -20℃~+70℃ | |||
光纖色碼/Color Code
| 光纖顏色 | 藍/ 印環藍 | 橙/ 印環橙 | 綠/ 印環綠 | 棕/ 印環棕 | 灰/ 印環灰 | 白/ 印環白 | 紅/ 印環紅 | 黑/ 印環黑 | 黃/ 印環黃 | 紫/ 印環紫 | 粉紅/ 印環粉紅 | 水藍/ 印環水藍 |
| 束管顏色 | / | / | / | / | / | / | / | / | / | / | / | / |
機械特性/Mechanical
| 張力負載測試 | TIA/EIA-455-33；IEC-60794-1-2-E1 | 單模光纖<0.2dB；多模光纖<0.3dB |
| 擠壓測試 | TIA/EIA-455-41；IEC-60794-1-2-E3 | 單模光纖<0.2dB；多模光纖<0.3dB |
| 連續彎曲測試 | TIA/EIA-455-104；IEC-60794-1-2-E6 | 單模光纖<0.2dB；多模光纖<0.3dB |
| 連續衝擊測試 | TIA/EIA-455-25；IEC-60794-1-2-E4 | 單模光纖<0.2dB；多模光纖<0.3dB |
| 扭轉測試 | TIA/EIA-455-85；IEC-60794-1-2-E7 | 單模光纖<0.2dB；多模光纖<0.3dB |
